光伏发电站如何通过逆变器与变压器接线
时间：2021-10-14 人气： 来源：山东合运电气有限公司
在光伏电站与电网衔接时，需要做的一项重要工作就是逆变器与变压器接线通电，又被称为发电单元与升压变的接线方法，今天咱们来了解一下这个问题。

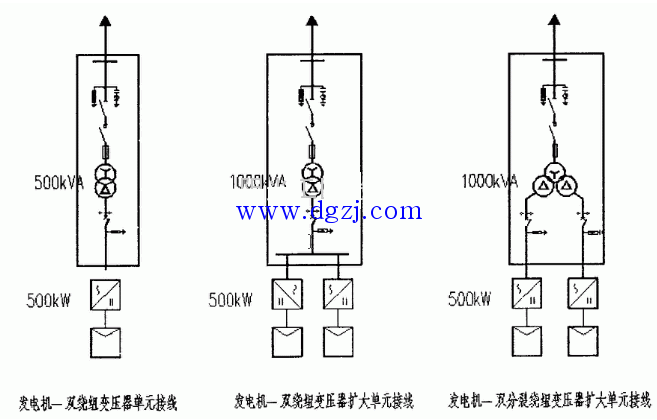

电工网曾发文指出“发电单元与升压变的接线，主要指的是逆变器与变压器的接线，是光伏电站与电网衔接的第一步，也是最关键的一环。目前，光伏逆变技术已臻成熟，市场上大型逆变器单机最常用机型为500KW型，由此而知，大型光伏电站中500KW为最小发电单元，其与升压变的连接方式有如下三种形式（如下图）”
具体实现方法为
1、500KW发电单元与1台500KVA双绕组升压变组成发电机-双绕组变压器单元接线。
2、两个500KW发电单元与一台1000KVA双绕组升压变组成发电机-双绕组变压器扩大单元接线。
3、两个500KW发电单元与一台1000KVA双分裂三绕组升压变组成发电机-双分裂变压器扩大单元接线。
以上三种不同方法各有各的优点，方案一适合场地分散，多点并网的方式。而方案二的经济性和电气安全性较高，方案三更适合大型集中式应用。
关于光伏发电站如何通过逆变器与变压器接线，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多光伏,发电站,如何,通过,逆变器,与,变压器,在相关知识。
本文标签:逆变器
