太阳能发电系统

时间:2022-10-27 人气: 来源:山东合运电气有限公司

  太阳能发电系统由太阳能电池组、太阳能控制器、蓄电池(组)组成。如果要让太阳能发电系统输出电源为交流220V或110V,还需要配置逆变器

系统分类


  太阳能发电系统分为离网发电系统、并网发电系统及分布式发电系统:

  1、离网发电系统主要由太阳能电池组件、控制器、蓄电池组成,如输出电源为交流220V或110V,还需要配置逆变器。

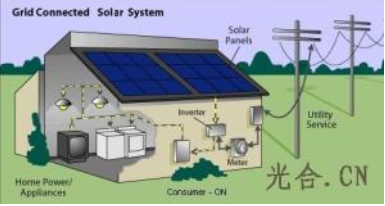

  2、并网发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。并网发电系统有集中式大型并网电站一般都是国家级电站,主要特点是将所发电能直接输送到电网,由电网统一调配向用户供电。但这种电站投资大、建设周期长、占地面积大,还没有太大发展。而分散式小型并网发电系统,特别是光伏建筑一体化发电系统,由于投资小、建设快、占地面积小、政策支持力度大等优点,是并网发电的主流。

  3、分布式发电系统,又称分散式发电或分布式供能,是指在用户现场或靠近用电现场配置较小的光伏发电供电系统,以满足特定用户的需求,支持现存配电网的经济运行,或者同时满足这两个方面的要求。

  分布式光伏发电系统的基本设备包括光伏电池组件、光伏方阵支架、直流汇流箱、直流配电柜、并网逆变器、交流配电柜等设备,另外还有供电系统监控装置和环境监测装置。其运行模式是在有太阳辐射的条件下,光伏发电系统的太阳能电池组件阵列将太阳能转换输出的电能,经过直流汇流箱集中送入直流配电柜,由并网逆变器逆变成交流电供给建筑自身负载,多余或不足的电力通过联接电网来调节。


折叠系统



  (4)、箱体内滑轨(5)、箱体内滑轨支架(6)、箱体车轮支座(7)、箱体车轮(8)、隔离保护垫(9)、箱体外滑轨(10)、箱体外滑轨支架(11)和三相链接件(12)组成,其特征在于:太阳能电池板(2)、U型槽边框(3)、滑轮组(4)、箱体内滑轨(5)、箱体内滑轨支架(6)、隔离保护垫(9)、箱体外滑轨(10)、箱体外滑轨支架(11)和三相链接件(12)设置在箱体(1)内,箱体车轮支座(7)和箱体车轮(8)设置在箱体(1)底板(11)外底面,呈一体式的箱体结构,结构紧凑,供电量大,能够快速完成安装使用和快速撤离现场。


相关组成


  太阳能电池板


  分类

  晶体硅电池板:多晶硅太阳能电池、单晶硅太阳能电池

  非晶硅电池板:薄膜太阳能电池、有机太阳能电池

  化学染料电池板:染料敏化太阳能电池。


  (1)单晶硅太阳能电池

  单晶硅太阳能电池的光电转换效率为15%左右,最高的达到24%,这是所有种类的太阳能电池中光电转换效率最高的,但制作成本很大,以致于它还不能被普遍地使用。由于单晶硅一般采用钢化玻璃以及防水树脂进行封装,因此其坚固耐用,使用寿命一般可达15年,最高可达25年。


  (2)多晶硅太阳能电池

  多晶硅太阳电池的制作工艺与单晶硅太阳电池差不多,但是多晶硅太阳能电池的光电转换效率则要降低不少,其光电转换效率约12%左右(2004年7月1日日本夏普上市效率为14.8%的世界最高效率多晶硅太阳能电池)。从制作成本上来讲,比单晶硅太阳能电池要便宜一些,材料制造简便,节约电耗,总的生产成本较低,因此得到大量发展。此外,多晶硅太阳能电池的使用寿命也要比单晶硅太阳能电池短。从性能价格比来讲,单晶硅太阳能电池还略好。


  (3)非晶硅太阳能电池

  非晶硅太阳电池是1976年出现的新型薄膜式太阳电池,它与单晶硅和多晶硅太阳电池的制作方法完全不同,工艺过程大大简化,硅材料消耗很少,电耗更低,它的主要优点是在弱光条件也能发电。但非晶硅太阳电池存在的主要问题是光电转换效率偏低,国际先进水平为10%左右,且不够稳定,随着时间的延长,其转换效率衰减。


  (4)多元化合物太阳电池

  多元化合物太阳电池指不是用单一元素半导体材料制成的太阳电池。各国研究的品种繁多,大多数尚未工业化生产,主要有以下几种:a)硫化镉太阳能电池b)砷化镓太阳能电池c)铜铟硒太阳能电池(新型多元带隙梯度Cu(In,Ga)Se2薄膜太阳能电池)

  Cu(In,Ga)Se2是一种性能优良太阳光吸收材料,具有梯度能带间隙(导带与价带之间的能级差)多元的半导体材料,可以扩大太阳能吸收光谱范围,进而提高光电转化效率。以它为基础可以设计出光电转换效率比硅薄膜太阳能电池明显提高的薄膜太阳能电池。可以达到的光电转化率为18%,而且,此类薄膜太阳能电池,未发现有光辐射引致性能衰退效应(SWE),其光电转化效率比商用的薄膜太阳能电池板提高约50~75%,在薄膜太阳能电池中属于世界的最高水平的光电转化效率。

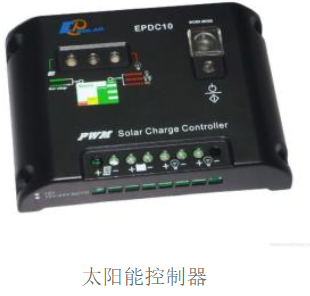

控制器


  太阳能控制器是由专用处理器CPU、电子元器件、显示器、开关功率管等组成。


  ■主要特点:

  1、使用了单片机和专用软件,实现了智能控制;2、利用蓄电池放电率特性修正的准确放电控制。放电终止电压是由放电率曲线修正的控制点,消除了单纯的电压控制过放的不准确性,符合蓄电池固有的特性,即不同的放电率具有不同的终止电压。3、具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制;以上保护均不损坏任何部件,不烧保险;4、采用了串联式PWM充电主电路,使充电回路的电压损失较使用二极管的充电电路降低近一半,充电效率较非PWM高3%-6%,增加了用电时间;过放恢复的提升充电,正常的直充,浮充自动控制方式使系统由更长的使用寿命;同时具有高精度温度补偿;5、直观的LED发光管指示当前蓄电池状态,让用户了解使用状况;6、所有控制全部采用工业级芯片(仅对带I工业级控制器),能在寒冷、高温、潮湿环境运行自如。同时使用了晶振定时控制,定时控制精确。7、取消了电位器调整控制设定点,而利用了E方存储器记录各工作控制点,使设置数字化,消除了因电位器震动偏位、温漂等使控制点出现误差降低准确性、可靠性的因素;8、使用了数字LED显示及设置,一键式操作即可完成所有设置,使用极其方便直观的作用是控制整个系统的工作状态,并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方,合格的控制器还应具备温度补偿的功能。其他附加功能如光控开关、时控开关都应当是控制器的可选项;


蓄电池


  蓄电池的作用是在有光照时将太阳能电池板所发出的电能储存起来,到需要的时候再释放出来。太阳能蓄电池是‘蓄电池’在太阳能光伏发电中的应用,采用的有铅酸免维护蓄电池、普通铅酸蓄电池,胶体蓄电池和碱性镍镉蓄电池四种。国内被广泛使用的太阳能蓄电池主要是:铅酸免维护蓄电池和胶体蓄电池,这两类蓄电池,因为其固有的“免”维护特性及对环境较少污染的特点,很适合用于性能可靠的太阳能电源系统,特别是无人值守的工作站。


逆变器


  为能向220VAC的电器提供电能,需要将太阳能发电系统所发出的直流电能转换成交流电能,因此需要使用DC-AC逆变器。

  逆变器又分为离网逆变器和并网逆变器。


设计因素


  太阳能发电系统的设计需要考虑的因素:

      1、太阳能发电系统在哪里使用?该地日光辐射情况如何?

  2、系统的负载功率多大?

  3、系统的输出电压是多少,直流还是交流?

  4、系统每天需要工作多少小时?

  5、如遇到没有日光照射的阴雨天气,系统需连续供电多少天?

  6、负载的情况,纯电阻性、电容性还是电感性,启动电流多大?

  7、系统需求的数量。

太阳能电池


电池生产

  世界已有近200家公司生产太阳能电池,但生产设备厂主要在日企之手。

  韩国三星、LG都表示了积极参与的愿望,中国海峡两岸同样十分热心。据报道,我国台湾2008年结晶硅太阳能电池生产能力达2.2GW,以后将以每年1Gw生产能力扩大,当年并开始生产薄膜太阳能电池,将大力增强,台湾期待向欧洲“太阳能电池大国”看齐。2010年各国及地区有1GW以上生产计划的太阳能电池厂商有日本Sharp,德国Q—Cells,Scho~Solar,挪威RWESolar,中国SuntechPower等5家公司,其余7家500MW以上生产能力的公司。

电池市场

  世界太阳能电池市场高歌猛进,一片大好,但百年不遇的金融风暴带来的经济危机,同样是压在太阳能电池市场头上的一片乌云,主要企业如德国Q—Cells的业绩应声下调,世界太阳电地市场也会因需求疲软、石油价格下降而竞争力反提升等不利因素而下挫。但与此同时,人们也看到美国.奥巴马上台后即将施行GreenNewDeal政策,包括其内的绿色能源计划可有1500亿美元的补助资金,日本也将推行补助金制度来继续普及太阳能电池的应用。

  当前,中国太阳能电池企业之前约90%的产量供应海外市场,主要面向欧洲国家及美国,但随着欧债危机持续发酵,美国商务部也于2012年3月份作出了对华太阳能电池产品反补贴调查的初裁,认定中国涉案企业存在2.9%-4.73%不等的补贴幅度,并追溯90天征税。这些因素直接影响到了这些企业的业绩,因此相关企业及时做出了经营战略调整,转投中国本土市场。2011年7月,中国政府公布了太阳能光伏发电上网电价,受此影响,多家企业开始计划在国内兴建大规模太阳能发电站,中国太阳能电池企业将重点转向开拓本土市场。中国有800多家太阳能电池企业,预计今后在本土市场的竞争将十分激烈。


太阳能使用


  太阳能的使用主要分为几个方面:家庭用小型太阳能电站、大型并网电站、建筑一体化光伏玻璃幕墙、宇翔太阳能路灯、风光互补路灯、风光互补供电系统等,主要的应用方式为建筑一体化和风光互补系统。

优点

  1、太阳能取之不尽,用之不竭,地球表面接受的太阳辐射能,能够满足全球能源需求的1万倍。只要在全球4%沙漠上安装太阳能光伏系统,所发电力就可以满足全球的需要。太阳能发电安全可靠,不会遭受能源危机或燃料市场不稳定的冲击;

  2、太阳能随处可处,可就近供电,不必长距离输送,避免了长距离输电线路的损失;

  3、太阳能不用燃料,运行成本很低;

  4、太阳能发电没有运动部件,不易用损坏,维护简单,特别适合于无人值守情况下使用;

  5、太阳能发电不会产生任何废弃物,没有污染、噪声等公害,对环境无不良影响,是理想的清洁能源;

  6、太阳能发电系统建设周期短,方便灵活,而且可以根据负荷的增减,任意添加或减少太阳能方阵容量,避免浪费。


缺点

  1、地面应用时有间歇性和随机性,发电量与气候条件有关,在晚上或阴雨天就不能或很少发电;

  2、能量密度较低,标准条件下,地面上接收到的太阳辐射强度为1000W/M^2。大规格使用时,需要占用较大面积;

  3、价格仍比较贵,为常规发电的3~15倍,初始投资高。

应用领域


  一、用户太阳能电源:(1)小型电源10-100W不等,用于边远无电地区如高原、海岛、牧区、边防哨所等军民生活用电,如照明、电视、收录机等;(2)3-5KW家庭屋顶并网发电系统;(3)光伏水泵:解决无电地区的深水井饮用、灌溉。

  二、交通领域如航标灯、交通/铁路信号灯、交通警示/标志灯、宇翔路灯、高空障碍灯、高速公路/铁路无线电话亭、无人值守道班供电等。

  三、通讯/通信领域:太阳能无人值守微波中继站、光缆维护站、广播/通讯/寻呼电源系统;农村载波电话光伏系统、小型通信机、士兵GPS供电等。

  四、石油、海洋、气象领域:石油管道和水库闸门阴极保护太阳能电源系统、石油钻井平台生活及应急电源、海洋检测设备、气象/水文观测设备等。

  五、家庭灯具电源:如庭院灯、路灯、手提灯、野营灯、登山灯、垂钓灯、黑光灯、割胶灯、节能灯等。

  六、光伏电站:10KW-50MW独立光伏电站、风光(柴)互补电站、各种大型停车厂充电站等。

  七、太阳能建筑将太阳能发电与建筑材料相结合,使得未来的大型建筑实现电力自给,是未来一大发展方向。

  八、其他领域包括:(1)与汽车配套:太阳能汽车/电动车、电池充电设备、汽车空调、换气扇、冷饮箱等;(2)太阳能制氢加燃料电池的再生发电系统;(3)海水淡化设备供电;(4)卫星、航天器、空间太阳能电站等。


特点


  一、太阳能取之不尽,用之不竭。据估算,一年之中投射到地球的太阳能,其能量相当于137万亿吨标准煤所产生的热量,大约为全球一年内利用各种能源所产生能量的两万倍。

  二、太阳能在转换过程中不会产生危及环境的污染。

  三、太阳能资源遍及全球,可以分散地、区域性地开采。我国约有2/3的地区可以较好利用太阳能资源。

  四、光伏发电是间歇性的,有阳光时才发电,且发电量与阳光的强弱成正比关系。

  五、光伏发电是静态运行,没有运动部件,寿命长,无需或极少需要维护。

  六、光伏系统模块化,可以安装在靠近电力消耗的地方,在远离电网的地区,可以降低输电和配电成本,增加供电设施的可靠性。


关于太阳能发电系统,小编为大家就分享这些。欢迎联系我们合运电气有限公司,以获取更多相关知识。
