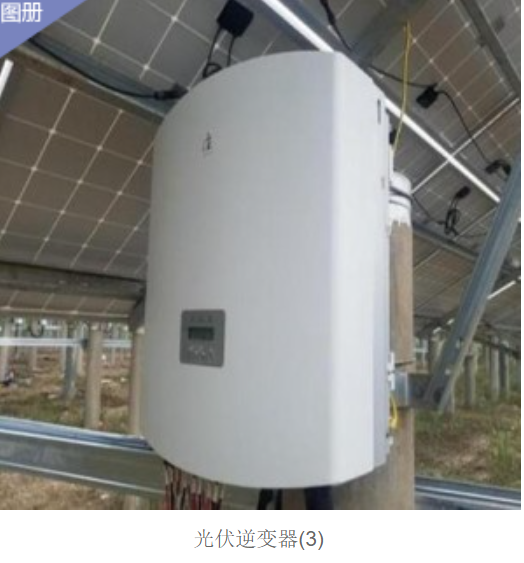

光伏逆变器

　　光伏逆变器是可以将光伏太阳能板产生的可变直流电压转换为市电频率交流电的逆变器，可以反馈回商用输电系统，或是供离网的电网使用。

　　其是光伏阵列系统中重要的系统平衡之一，可以配合一般交流供电的设备使用。它有配合光伏阵列的特殊功能，例如最大功率点追踪及孤岛效应保护的机能。

简介

　　通常，把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。

　　如上所述，逆变器有多种类型，因此在选择机种和容量时需特别注意。尤其在太阳能发电系统中，逆变器效率的高低是决定太阳电池容量和蓄电池容量大小的重要因素。

工作原理

　　光伏逆变器由升压回路和逆变桥式回路构成，升压回路主要用于将直流电压升压至逆变器输出所需直流电压，逆变桥式回路主要用于将升压后的直流电压转换为固定频率的交流电压。因此，经升压回路和逆变桥式回路完成将直流电转换为交流电的功能。

发展

　　2005至2010年，全球光伏逆变器市场规模由10.7亿美元增至71.8亿美元，年复合增长率为46.3%。欧洲、亚太地区及北美地区太阳能光伏产业的发展是光伏逆变器市场增长的主要推动力。

　　国内光伏逆变器与欧美企业相比，在价格、成本方面均有一定的成本优势，比如2012年SMA所销售逆变器产品的平均价格和平均成本分别为0.19欧元/W、0.15欧元/W，阳光电源则分别为0.69元/W、0.46元/W。另外随着太阳能逆变器产业不断发展，可观察到太阳能逆变器出现与模块品牌或系统品牌结合的现象。且大厂不断加强在各地市场布局，不管是透过代理商进入市场或在当地设工厂。而随着越来越多竞争者加入太阳能逆变器产业，预期制造商与经销商的毛利将逐渐降低。——（2014年全球光伏逆变器市场价格指数浅析）

　　目前，光伏逆变器产品价格将进入平缓的下降期，预计到2014年底将下降至0.4元/W，2015年底将跌破0.4元/瓦，在价格继续下滑的背后，预计2014年光伏逆变器收入增长7%至102亿美元。

　　据《2013-2017年全球光伏逆变器行业市场前瞻与投资战略规划分析报告》监测数据显示，2007年我国光伏新增装机量仅20MW，到2010年国内光伏新增装机量约520MW，是2009年228MW装机量的2倍多。2011年我国新增装机量达到2.9GW，在全球排名第四。

　　前瞻网预计，2015年我国光伏逆变器需求量将达到5.0GW，2020年将达到10GW。

　　在我国“十一五”期间，诸如逆变器等光伏发电配套设备多处在研发和创新阶段，较少受到政策关注。“十二五”时期，光伏发电市场的趋势是向全产业链发展，晶硅、组件以外的配套设备将受到市场与政策的进一步关注，发改委将逆变器列入指导目录鼓励类，就是这一趋势的体现。

　　2010年，我国光伏并网容量达500兆瓦，逆变器市场在5亿元左右。目前，“十二五”国内的光伏装机容量目标大幅上调到10GW，较之前公布的目标翻了一番。假设这些装机全部并网，按照1元/瓦造价计算，预计到2015年，国内逆变器市场将达到100亿元。

　　随着光伏逆变器行业竞争的不断加剧，大型光伏逆变器企业间并购整合与资本运作日趋频繁，国内优秀的光伏逆变器生产企业愈来愈重视对行业市场的研究，特别是对企业发展环境和客户需求趋势变化的深入研究。正因为如此，一大批国内优秀的光伏逆变器品牌迅速崛起，逐渐成为光伏逆变器行业中的翘楚！

　　光伏逆变器是电力电子技术在太阳能发电领域的应用，行业技术水平和电力电子器件、电路拓扑结构、专用处理器芯片技术、磁性材料技术和控制理论技术发展密切相关。

　　另外，功率等级在200瓦～500瓦的微型逆变器，可方便地在幕墙、窗台、小型屋面上使用，在最近几年也成为一个细分市场热点。组串型光伏逆变器单相产品以升压电路+单相无变压器拓扑结构为主；组串型光伏逆变器三相产品以升压电路+三相三电平无变压器拓扑结构为主；电站型光伏逆变器以三相桥式电路拓扑为主，同时包括无变压器和有变压器两类。光伏逆变器重点关注以下技术指标：高效率：光伏逆变器的转换效率的高低直接影响到太阳能发电系统在寿命周期内发电量的多少。

　　根据产品型号的不同，国际一流品牌的产品的转换效率最高可达98%以上。长寿命：光伏发电系统设计使用寿命一般为20年左右，所以要求光伏逆变器的设计寿命需要达到较高水平。高可靠性：光伏逆变器发生故障将会导致光伏系统停机，直接带来发电量的损失，所以高可靠性是光伏逆变器的重要技术指标。宽直流电压工作范围：因为单块太阳电池组件的输出直流电压比较低，所以在实际应用中需要进行多块串联，得到一个较高的直流电压，再进行多组并联后输入到光伏逆变器。由于不同功率、不同电压的光伏电池、不同的串并联方案组合，要求对同一规格的光伏逆变器能够适应不同的直流电压输入。所以，光伏逆变器具有越宽的直流电压工作范围，就越能适应客户的实际应用需求。

　　符合电网并网要求：各国电网对于接入电网的设备都有着严格的技术要求，包括并网电流谐波、注入电网直流分量、电网过欠压时保护、电网过欠频时保护、孤岛保护等。随着大量可再生能源发电设备的接入，对电网的运行、调度提出了新的挑战，电网提出了如低电压穿越、无功补偿、储能等新要求。

行业情况

　　目前光伏逆变器行业国际领军者是德国艾斯玛（SMA）公司，技术处在行业的顶点。国内比较有实力的并网逆变器企业有：合肥阳光电源、三晶新能源、国家电网许继集团有限公司、中达电通、山亿新能源、北京科诺伟业、艾索新能源、西安爱科等；而离网逆变器的技术发展相对较成熟，国内已拥有一批技术较领先的企业。

十大光伏逆变器厂商

　　以下为全球十大知名的光伏逆变器厂商。

　　1、SMASolarTechnologyAG

　　SMASolarTechnologyAG是全球领先的专业逆变器生产供应商，成立于1981年，总部位于德国卡塞尔市的Niestetal。

　　2、Power-One

　　Power-One是全球最大的电能转换和电能管理解决方案提供商，同时也是为数不多的公司之一，其产品范围足以支持将民用交流电转化成不同电压的直流电的各个环节，用以驱动高电能需求的工作场所、系统和不同半导体层面上的基础设施系统。

　　3.关于德国KACOKACO新能源公司

　　德国KACOKACO新能源公司是一家专业制造逆变器的公司，总部位于德国南部城市Neckasulm.公司第一大业务是各种光伏逆变器及相关配件的生产销售，其次是为铁路和工厂设计安装能源供应系统。

　　4、瑞福索公司

　　瑞福索公司曾经被IHSSolar列为2012年度全球第四大逆变器供应商，同时也是该领域成长最快的企业之一。

　　5、关于西班牙英赫特安(Ingeteam)

　　英赫特安(Ingeteam)是西班牙一家专注于电气工程、电子设备、电动机、发电机和变频器的世界领先公司。其产品主要集中在四个方面：能源、工业、海洋和铁路牵引。

　　6、关于合肥阳光(Sungrow)

　　阳光电源股份有限公司是一家专注于太阳能、风能等可再生能源电源产品研发、生产、销售和服务的国家重点高新技术企业。主要产品有光伏逆变器、风能变流器、电力系统电源等。

　　7、关于ABB

　　ABB集团位列全球500强企业，集团总部位于瑞士苏黎世。ABB由两个历史100多年的国际性企业瑞典的阿西亚公司(ASEA)和瑞士的布朗勃法瑞公司(BBCBrownBoveri)在1988年合并而成。两公司分别成立于1883年和1891年。

　　8、关于美国EnphaseEnergy(微逆变器)

　　EnphaseEnergy成立于2006年，总部位于加州，从事设计、开发和销售太阳能微逆变器，产品应用于住宅和商业太阳能系统。EnphaseEnergy是全球最知名的微型逆变器厂商，也是全球第一的微型逆变器制造商，该公司于2012年一季度在纳斯达克交易所上市，其在美国市场占有率高达35%。

　　9、关于联信电源（lianxin）

　　联信电源是国内知名的电源行业的高科技企业，专注于光伏逆变电源、离网逆变电源、应急电源等产品的研发与销售。总部位于安徽合肥高新技术开发区。

　　10、关于山亿新能源(SamilPower)

　　山亿新能源是拥有领先光伏并网逆变技术的国际化高科技企业，专业从事太阳能光伏并网逆变器产品的研发、生产、销售和售后服务。公司是国际一流的光伏并网逆变器产品制造商及太阳能并网系统解决方案的供应商之一。

结构原理

　　逆变器是一种由半导体器件组成的电力调整装置，主要用于把直流电力转换成交流电力。一般由升压回路和逆变桥式回路构成。升压回路把太阳电池的直流电压升压到逆变器输出控制所需的直流电压；逆变桥式回路则把升压后的直流电压等价地转换成常用频率的交流电压。逆变器主要由晶体管等开关元件构成，通过有规则地让开关元件重复开-关（ON-OFF），使直流输入变成交流输出。当然，这样单纯地由开和关回路产生的逆变器输出波形并不实用。一般需要采用高频脉宽调制（SPWM），使靠近正弦波两端的电压宽度变狭，正弦波中央的电压宽度变宽，并在半周期内始终让开关元件按一定频率朝一方向动作，这样形成一个脉冲波列（拟正弦波）。然后让脉冲波通过简单的滤波器形成正弦波。

　　元器件的构成：

　　1、电流传感器

　　光伏逆变器一般采用霍尔电流传感器来进行电流采样，从小功率到大功率所采用的电流传感器形式不一，列举一些例子如下：

　　100KW：检测电流是300A左右，一般都会采用JCE308-TS7电流传感器

　　250KW：检测电流是500A左右，一般都会采用JCE508-TS6电流传感器

　　500KW：检测电流是1000A左右，一般会采用JCE1005-FS电流传感器

　　1MW：检测电流是2000A左右，一般会采用JCE2005-FS电流传感器

　　对于电流传感器要求精度高、响应时间快，而且耐低温、高温等环境要求，目前国内很多厂家都用开环电流传感器来取代闭环电流传感器，如：JCE1000-AXS、JCE1500-AXS、JCE2000-AXS等

　　2、电流互感器

　　一般采用BRS系列电流互感器，从几百到几千A不等，输出信号一般采用0-5A为标准

　　3、电抗器

分类

　　根据用途的不同可分为独立型电源用逆变器和独立型并网用逆变器(根据变压器的有无，独立型并网用逆变器还可分为变压器型逆变器和无变压器型逆变器)。

　　根据波形调制方式的不同可分为方波型逆变器、阶梯型逆变器、正弦波型逆变器和组合型三相逆变器。

功能

　　逆变器不仅具有直交流变换功能，还具有最大限度地发挥太阳电池性能的功能和系统故障保护功能。归纳起来有自动运行和停机功能、最大功率跟踪控制功能、防单独运行功能（并网系统用）、自动电压调整功能（并网系统用）、直流检测功能（并网系统用）、直流接地检测功能（并网系统用）。这里简单介绍自动运行和停机功能及最大功率跟踪控制功能。

　　1、自动运行和停机功能

　　早晨日出后，太阳辐射强度逐渐增强，太阳电池的输出也随之增大，当达到逆变器工作所需的输出功率后，逆变器即自动开始运行。进入运行后，逆变器便时时刻刻监视太阳电池组件的输出，只要太阳电池组件的输出功率大于逆变器工作所需的输出功率，逆变器就持续运行；直到日落停机，即使阴雨天逆变器也能运行。当太阳电池组件输出变小，逆变器输出接近0时，逆变器便形成待机状态。

　　2、最大功率跟踪控制功能

　　太阳电池组件的输出是随太阳辐射强度和太阳电池组件自身温度（芯片温度）而变化的。另外由于太阳电池组件具有电压随电流增大而下降的特性，因此存在能获取最大功率的最佳工作点。太阳辐射强度是变化着的，显然最佳工作点也是在变化的。相对于这些变化，始终让太阳电池组件的工作点处于最大功率点，系统始终从太阳电池组件获取最大功率输出，这种控制就是最大功率跟踪控制。太阳能发电系统用的逆变器的最大特点就是包括了最大功率点跟踪（MPPT）这一功能。

工作环境

　　1.光伏逆变器要求具有较高的效率。由于2011年太阳电池的价格偏高，为了最大限度地利用太阳电池，提高系统效率，必须设法提高逆变器的效率。

　　2.光伏逆变器要求具有较高的可靠性。2012年光伏发电系统主要用于边远地区，许多电站无人值守和维护，这就要求逆变器具有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如输入直流极性接反保护，交流输出短路保护，过热、过载保护等。

　　3.光伏逆变器要求直流输入电压有较宽的适应范围，由于太阳电池的端电压随负载和日照强度而变化，蓄电池虽然对太阳电池的电压具有重要作用，但由于蓄电池的电压随蓄电池剩余容量和内阻的变化而波动，特别是当蓄电池老化时其端电压的变化范围很大，如12V蓄电池，其端电压可在10V～16V之间变化，这就要求逆变器必须在较大的直流输入电压范围内保证正常工作，并保证交流输出电压的稳定。

　　4.光伏逆变器在中、大容量的光伏发电系统中，逆变电源的输出应为失真度较小的正弦波。这是由于在中、大容量系统中，若采用方波供电，则输出将含有较多的谐波分量，高次谐波将产生附加损耗，许多光伏发电系统的负载为通信或仪表设备，这些设备对电网品质有较高的要求，当中、大容量的光伏发电系统并网运行时，为避免与公共电网的电力污染，也要求逆变器输出正弦波电流。

关于光伏逆变器，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多相关知识。
