直流开关电源工作原理以及相关知识说明

直流开关电源是属于开关电源的一种，用通过电路控制开关管进行高速的导通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压。直流开关电源工作原理是什么?直流开关电源的组成结构有哪些?快随小编一起来了解吧。

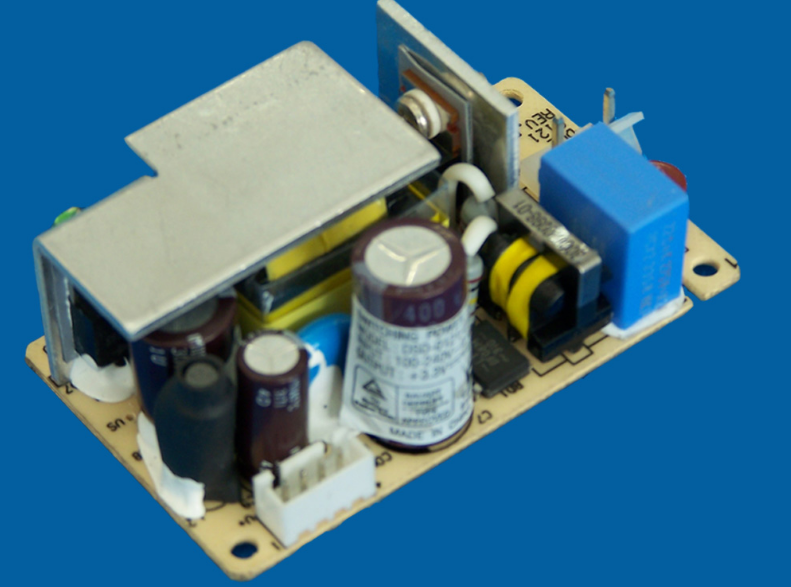

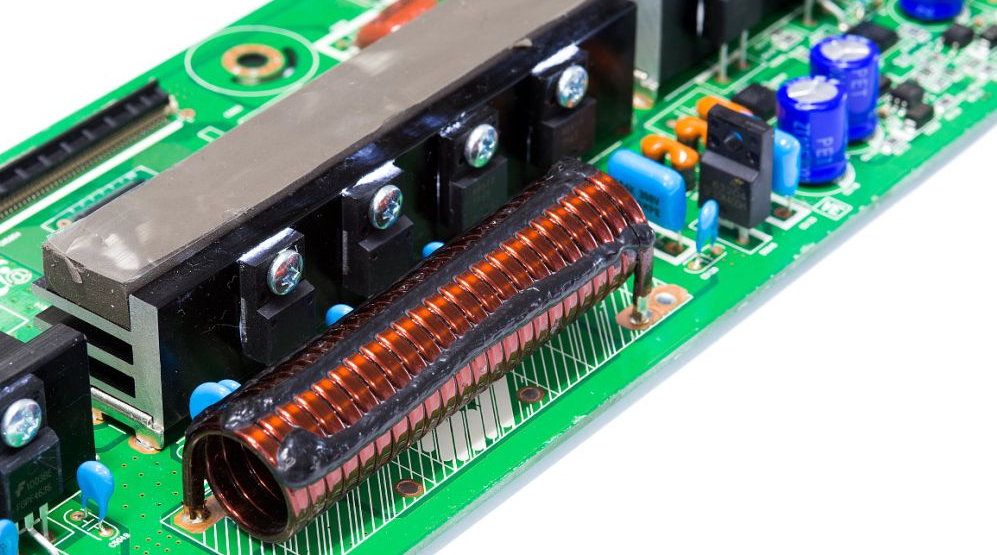

直流开关电源

直流开关电源就是用通过电路控制开关管进行高速的导通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压!转化为高频交流电的原因是高频交流在变压器变压电路中的效率要比50HZ高很多，所以开关变压器可以做的很小，而且工作时不是很热!!成本很低，如果不将50HZ变为高频那开关电源就没有意义。

工作原理

1、交流电源输入经整流滤波成直流。

2、通过高频PWM(脉冲宽度调制)信号控制开关管，将那个直流加到开关变压器初级上。

3、开关变压器次级感应出高频电压，经整流滤波供给负载。

4、输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。

5、交流电源输入时一般要经过厄流圈一类的东西，过滤掉电网上的干扰，同时也过滤掉电源对电网的干扰。

6、在功率相同时，开关频率越高，开关变压器的体积就越小，但对开关管的要求就越高。

7、开关变压器的次级可以有多个绕组或一个绕组有多个抽头，以得到需要的输出。

8、一般还应该增加一些保护电路，比如空载、短路等保护，否则可能会烧毁开关电源。

直流开关电源的分类

通常情况下我们可以将开关电源分为：高频开关直流电源、稳压开关电源、串联型、并联型、自激式、他激式、脉宽调制(PWM)方式、脉频调制(PFM)方式、升压式、降压式、矩形波、正弦波电路、恒压恒频、变压变频、单端式、推挽式、半桥式和全桥式、电流谐振型、电压谐振型、E类与准E类、谐振型和部分谐振型等。具体分类方式大家可以咨询我们或者直接百度搜索即可。

应用特点

1、降低孔隙率，晶核的形成速度大于成长速度，促使晶核细化。

2、改善结合力，使钝化膜击穿，有利于基体与镀层之间牢固的结合。

3、改善覆盖能力和分散能力，高的阴极负电位使普通电镀中钝化的部位也能沉积，减缓形态复杂零件的突出部位由于沉积离子过度消耗而带来的“烧焦”“树枝状”沉积的缺陷，对于获得一个给定特性镀层(如颜色、无孔隙等)的厚度可减少到原来1/3~1/2，节省原材料。

4、降低镀层的内应力，改善晶格缺陷、杂质、空洞、瘤子等，容易得到无裂纹的镀层，减少添加剂。

5、有利于获得成份稳定的合金镀层。

6、改善阳极的溶解，不需阳极活化剂。

7、改进镀层的机械物理性能，如提高密度降低表面电阻和体电阻，提高韧性、耐磨性、抗蚀性而且可以控制镀层硬度。

直流开关电源组成

1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。

2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。

4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。

关于直流开关电源工作原理以及相关知识说明，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多相关知识。
