导致开关电源无电压输出的原因及解决方法

时间：2021-11-08 人气：来源：山东合运电气有限公司

开关电源属于直流电源类，是一种高频化电能的转换装置，属于电源供应器的一种。其主要作用就是把一个标准的电压，通过不一样的形式架构来转换为用户端所需要的电流或者电压，我们在使用开关电源时，偶尔会出现一些故障问题，其中较为常见的问题就是开关电源一直没有电压输出，对于此类问题，讲解下其中的原因及解决的方法，仅供用户参考。

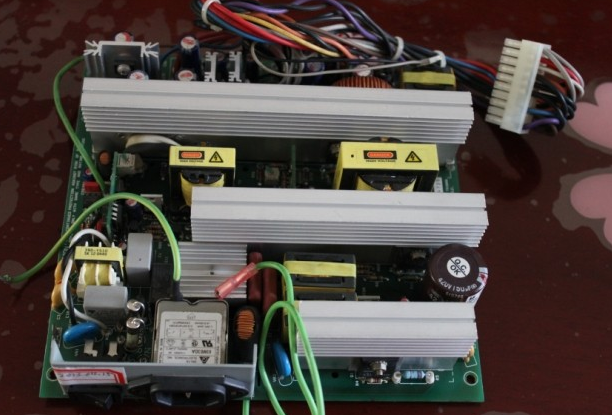

合运开关电源

导致开关电源无电压输出的主要原因

电源无电压输出主要原因是因为开关电源不产生振荡所导致，这里有一个简单的测试方法可以使用，当测量开关整流滤波电容器关断后的电压，此时如果300V后出现缓慢判断的情况时，说明开关电源没有发生振荡，没有振荡的原因通常都由以下几点所导致，其一，电源开关管的基极没有启动电压。其二，开关管的收集器没有足够的工作电压，其三，开关管的正反馈电路元件出现故障所致。

开关电源集成模块

对于此类原因导致的开关电源无电压输出，可以使用以下方法来解决。

首先，对于交流220V输入电路和整流滤波电路进行检查，如果收集器的电压运行正常，需要检查开关管b极电压。其次，测量开关晶体管b电极的电压时，可以在关机的瞬间，选用指针万用表Rx1欧块，黑笔b电极，红笔整流滤波电容器为负极，如果听到电源启动的声音，表明电源已经接通。如果振荡电路正常，只有启动时的电压不足，表明是启动电阻开路或者铜皮出现断裂。如果没有声音开始，测试后直接结束，可以快速的把表电压测量，是否电压快速释放所致，若是的话，说明开关管以及其放电电路是正常的，正反馈电路可能存在反馈电阻、递归二极管、电容、正反馈绕组以及其开关管出现故障。如果C极电压不释放，那就说明B极短路接地故障或者开关管以及其电路存在开路故障。

关于导致开关电源无电压输出的原因及解决方法，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多开关电源无电压输出的原因,开关电源无电压输出的解决方法相关知识。
