便携式DC600V客车逆变电源原理及构成

时间：2021-10-23 人气：来源：山东合运电气有限公司

便携式DC600V逆变电源是一种新型DC电源，主要为客车上的空调等设备供电。在使用DC600V供电系统的车上，每节车厢都可以安装一台电源逆变器，把DC600V直流电逆变为380V/50HZ三相交流电供给车上的空调以及电开水炉箱等。

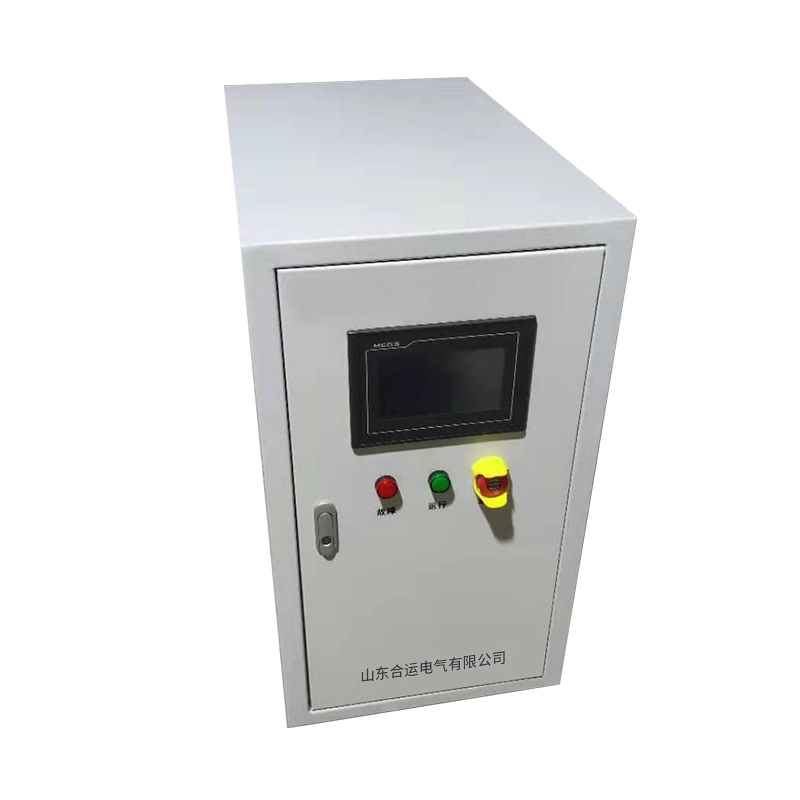

便携式DC600V客车逆变电源原理及构成(图1)

便携式DC600V客车逆变电源原理解析

DC600V供电系统列车选用交流-直流-交供电系统，首先把接触网上的单相交流电在机车上进行集中整流，输出两路600V直流电，接着通过配置在各个车厢的逆变器、充电机等部件，把DC600V转化为AC380V、AC220V以及DC110V，供不同的用电设备进行使用。DC600V供电系统由列车供电母线以及两个39芯连接器、电气综合柜、可编程控制器、逆变器、充电机、蓄电池组、触摸控制屏等组合而成。

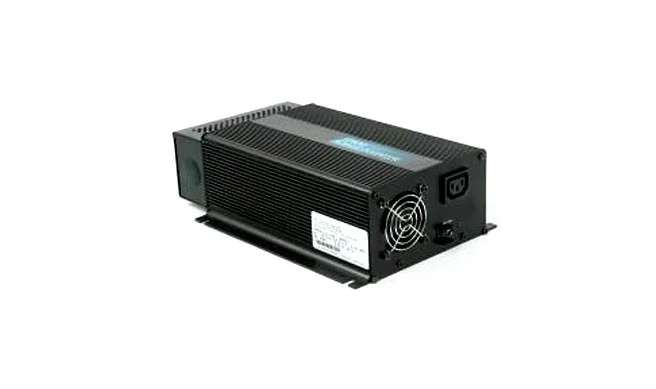

便携式DC600V客车逆变电源原理及构成(图2)

便携式DC600V客车逆变电源的构成

便携式DC600V逆变电源箱一般设有两台互为独立的热备逆变器单元，其中单机组逆变器箱包括一个逆变器单元，容量为1X35KVA逆变器+15KVA隔离变压器。双机组逆变器箱包括两台互为独立的热备逆变器单元，逆变器箱容量为2X 35KVA逆变器+15KVA隔离变压器，如果一台逆变器发生故障导致停止输出时，另一台逆变器就能通过转换两路负载供电，如此的互备系统能很大提高系统的可靠性，保障客车用电设备正常作业。

关于便携式DC600V客车逆变电源原理及构成，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多便携式DC600V客车逆变电源原理,便携式DC600V客车逆变电源构成,便携式DC600V电源相关知识。
