电路

　　电路（electrical circuit）也称电力线路、电气回路、回路，是由闭合回路组成的网络，为电流提供返回路径；电路一般是以导线将电路组件用特定方式联结而组成，且至少须有一个封闭路径。

　　电网络（electrical network）也称电气网络，也可简称电网，是类似的术语，指的是电子组件按一定方式互连或这种互连的模型，为电荷流通提供了路径的总体。例如：电源、电阻、电容、电感、二极管、晶體管、集成电路和电键等构成的网络，负电荷可以在其中运动。电路的规模可以相差很大，小到硅片上的集成电路，大到高低压输电网。

　　电路由电源、负载和中间环节三个基本部分组成：“电源”是产生电能的设备；“负载”是取用电能转化为机械能、光能、热能等的设备；变压器和输电线是连接电源和负载的“中间环节”，起传输和分配电能的作用。

　　电路学（circuitry）则是以基尔霍夫定律（Kirchhoff's circuit law）为基础，探讨电子组件之“电压”与“电流”关系；或是探讨放大，杂音的关系。工程师利用电子组件来设计“电子电路”，并产生电路图来表现，以实现所需的功能。电路学的应用范围涵盖了：被动组件（电阻、电容、电感、忆阻器）、有源组件（真空管、二極管、晶體管、运算放大器）、模拟电路、数字电路、计算机等等。

术语定义

　　几个组件通过导线互相连接，形成“电网”，也可以称为“网络”。更特定地，“电路”则是可以形成闭合回路的网络。“支路”是电网的一部分，每一个组件都有它独属的支路。任意两条或多条支路的相交点，称为“节点”。

　　激励：电源或信号源向电路中输入的电压和电流。

　　响应：由激励在电路各部分引起的输出的电压和电流被称为响应，也叫记忆函数。除了激励，电路内部的初始状态也可以引起响应。

电路组件的联结方式

• 　　串联电路：即有加电源的单一回路。其电源一端接一组件的头，此组件的尾在接另一组件的头，如此形成单一闭合电路。

• 　　并联电路：电路中将两个或两个以上的组件之一端相接于一处，另一端亦均接于另一处，此种接法称为并联。

电路种类

电子电路

　　主条目：电子电路

　　根据所处理信号的不同，电子电路可以分为模拟电路和数字电路。

模拟电路

　　主条目：模拟电路

• 　　自然界产生的连续性物理自然量，将连续性物理自然量转换为连续性电信号，运算连续性电信号的电路即称为模拟电路。

• 　　模拟电路对电信号的连续性电压、电流进行处理。

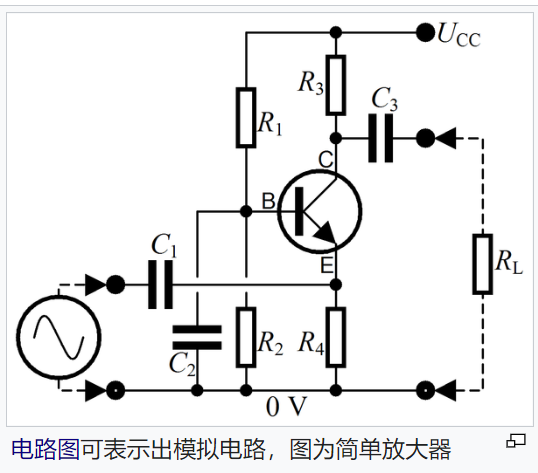

　　最典型的模拟电路应用包括：放大电路、振荡电路、线性运算电路（加法、减法、乘法、除法、微分和积分电路）。运算连续性电信号。

数字电路

　　主条目：数字电路

　　数字电路又名逻辑电路，是一种将连续性的电信号，转换为不连续性定量电信号，并运算不连续性定量电信号的电路。数字电路中，信号大小为不连续并定量化的电压状态。多数采用布尔代数逻辑电路对定量后信号进行处理。典型数字电路有，触发器、寄存器、加法器、减法器等，来运算不连续性定量电信号。

集成电路

• 　　集成电路亦称为IC。

• 　　运用集成电路设计程序（IC设计），将一般电路设计到半导体材料里的半导体电路（一般为硅片），称为集成电路。

• 　　利用半导体技术制造出集成电路。

电路定律

　　所有的电路都遵循一些基本电路定律。

• 　　基尔霍夫电流定律：流入一个节点的电流总和，等于流出节点的电流总和。

• 　　基尔霍夫电压定律：环路电压的总和为零。

• 　　欧姆定律：线性组件（如电阻）两端的电压，等于组件的阻值和流过组件的电流的乘积。

　　以下两条定理仅适用于线性电路

• 　　诺顿定理：任何由独立源，线性受控源与线性组件构成的两端网络，总可以等效为一个理想电流源与一个电阻的并联网络。

• 　　戴维宁定理：任何由独立源，线性受控源与线性组件构成的两端网络，总可以等效为一个理想电压源与一个电阻的串联网络。

　　分析包含非线性器件的电路，则需要一些更复杂的定律。实际电路设计中，电路分析更多的通过计算机分析模拟来完成。

电路功率

• 　　所有的电路在工作时，每一个组件或线路都会有能量的工作运用，即电能运用，而所有电路里的电能工作运用即称为电路功率。

• 　　电路或电路组件的功率定义为：功率=电压*电流（P=I*V）。

• 　　自然界里能量不会消灭，固有一定律能量不灭定律。

• 　　电路总功率=电路功率+各电路组件功率。例如：电源（I*V）=电路（I*V）+各组件（I*V）.

• 　　在电路中的能量有时会变为热能或辐射能等其他能量到空气中，这就是电路或电路组件会发热的原因，不会全部形成电能于电路中，根据能量不灭总能量=电能+热能+辐射能+其他能量。

概括种类

• 　　电源电路：产生各种电子电路的所需求电源、如:电池、直流电、交流电、降电压电路、升电压电路。

• 　　电子电路亦称电气回路。

• 　　保护电路：ESD、EMC、EMI。

频率种类

• 　　基带电路，基带，低频率，使用基带组件。

• 　　高频电路，高频，高频率，使用高频组件。

• 　　基带、高频混合电路

电路组件种类

　　主条目：电子组件

• 　　被动组件：如电阻、电容、电感、二極管等，有分基带被动组件、高频被动组件。

• 　　有源组件：如晶體管、微处理器，IC等有分基带有源组件、高频有源组件。

用途种类

• 　　微处理器电路：亦称微控制器电路，形成计算机、游戏机、打印机、投影机、(播放器影、音)、监控器、各式各样家电、鼠标、键盘、触控等。

• 　　电脑电路：为微处理器电路高级电路，形成台式机、笔记本电脑、掌上型电脑、工业电脑等各种电脑。

• 　　通信电路：形成电话、手机、对讲机、有线网络、有线发送、无线网络、无线发送、光通信、红外线、光纤、微波通信、卫星通信等。

• 　　显示器电路：形成屏幕、电视、仪表、平面显示器等各类显示器。

• 　　光电电路：如太阳能、电子显微镜、电子望远镜、相机、摄影机等各类电路。

• 　　电机电路：常运用于大电源设备、如电力设备、运输设备、医疗设备、工业设备等。

电路拓朴

• 　　电路是由各式光、电、磁零件，操控信号组合而成。

• 　　设计各种电路的架构，为电路的拓朴。

• 　　一般电路设计至积体组件（IC）即为IC电路拓朴。
