　　直流发电机的工作原理就是把电枢线圈中感应的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势的原理。

　　感应电动势的方向按右手定则确定（磁感线指向手心，大拇指指向导体运动方向，其他四指的指向就是导体中感应电动势的方向）。

工作原理

　　导体受力的方向用左手定则确定。这一对电磁力形成了作用于电枢一个力矩，这个力矩在旋转电机里称为电磁转矩，转矩的方向是逆时针方向，企图使电枢逆时针方向转动。如果此电磁转矩能够克服电枢上的阻转矩（例如由摩擦引起的阻转矩以及其它负载转矩），电枢就能按逆时针方向旋转起来。

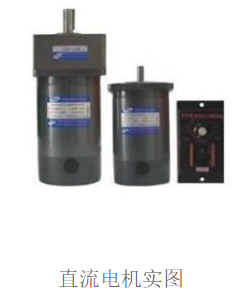

　　直流电动机是依靠直流工作电压运行的电动机，广泛应用于收录机、录像机、影碟机、电动剃须刀、电吹风、电子表、玩具等。

　　直流电机的励磁方式是指对励磁绕组如何供电、产生励磁磁通势而建立主磁场的问题。根据励磁方式的不同，直流电机可分为下列几种类型。

他励


　　励磁绕组与电枢绕组无联接关系，而由其他直流电源对励磁绕组供电的直流电机称为他励直流电机，接线如图1.25（a）所示。图中M表示电动机，若为发电机，则用G表示。永磁直流电机也可看作他励直流电机。

并励

　　并励直流电机的励磁绕组与电枢绕组相并联。作为并励发电机来说，是电机本身发出来的端电压为励磁绕组供电；作为并励电动机来说，励磁绕组与电枢共用同一电源，从性能上讲与他励直流电动机相同。

串励

　　串励直流电机的励磁绕组与电枢绕组串联后，再接于直流电源。这种直流电机的励磁电流就是电枢电流。

复励

　　复励直流电机有并励和串励两个励磁绕组。若串励绕组产生的磁通势与并励绕组产生的磁通势方向相同称为积复励。若两个磁通势方向相反，则称为差复励。

　　不同励磁方式的直流电机有着不同的特性。一般情况直流电动机的主要励磁方式是并励式、串励式和复励式，直流发电机的主要励磁方式是他励式、并励式和和复励式。

　　起动前的检查方法：

　　1、新的或长期停用的电机，使用前应检查绕组间和绕组对地绝缘电阻。通常对500V以下的电机用500V绝缘电阻表；对500-1000V的电机用1000V绝缘电阻表；对1000V以上的电机用2500V绝缘电阻表。绝缘电阻每千伏工作电压不得小于1MΩ，并应在电机冷却状态下测量。

　　2、检查电机的外表有无裂纹，各紧固螺钉及零件是否齐全，电机的固定情况是否良好。

　　3、检查电机传动机构的工作是否可靠。

　　4、根据铭牌所示数据，如电压、功率、频率、联结、转速等与电源、负载比较是否相符。

　　5、检查电机的通风情况及轴承润滑情况是否正常。

　　6、扳动电机转轴，检查转子能否自由转动，转动时有无杂声。

　　7、检查电机的电刷装配情况及举刷机构是否灵活，举刷手柄的位置是否正确。

　　8、检查电机接地装置是否可靠。
