电气端接

　　电气端接（英语：electrical termination），是使传输线的末端的负载与传输线特性阻抗相匹配，以避免信号在末端反射的措施。实现电气端接的设备是端接器（英语：terminator），有时也称为终端器、终结器、终端负载或端接电阻。若传输线末端没有端接设备，会让信号失真，在数字系统上会造成不明确的数字信号准位，并让数字设备无法正常动作。在模拟信号系统上会产生鬼影，或是影响无线电发射器传输线上的功率裕度。

传输线

　　信号端接是指在传输线的开始处及末端加上端接器，以避免射频信号到达末端后反射，造成干扰或是功率损失。端接器一般会放在传输线或菊花链拓扑总线的末端（像是SCSI），其阻抗会匹配线材的特性阻抗，让信号反射和功率损失降到最小。

　　射频电流会在线缆的不连续处（例如连接器及接头处）反射，并且反射到信号的发射端，造成第一反射信号（primary reflection）。多次反射信号（Secondary reflection）一般会出现在线缆的头部，会反射旧的信号，使干扰持续存在。这些反射会让信号无法完整的发送到目的方。

　　传输线需要配合阻抗匹配，才能在最小反射以及最小能量损失的条件下载送无线电信号。大部分传输线的特性是有均匀一致的截面积，因此传输线会有随线缆种类而不同的特性阻抗。信号端接器设计放在线缆的两头，符合线缆的特性阻抗。许多系统中的端接器是阻值配合传输线特性阻抗的电阻器，也有些会对应传输线上的频率，有少量的杂散电感及电容。例如特性阻抗75欧姆的影像用同轴电缆线就会用75欧姆的电阻作为其端接电阻。

　　传输线线缆的种类有平衡线（balanced line），例如梯型线（ladder line），以及双绞线（CAT-6网络线、并行式SCSI、ADSL、电话线、XLR影音线、USB、Firewire、RS-485等）;也包括非平衡线，例如同轴电缆（广播天线、有线电视、10BASE5）。

电气端接及信号端接的种类

被动式

　　被动式的电气端接多半会是电阻器，不过若是电感性较强的负载，可能要配合电容器、电感器或是变压器等器件。

有源式

　　有源式的电气端接会含有稳压器，使电阻器两端的电压维持一定值。

Forced perfect termination

　　Forced Perfect Termination.

　　Forced perfect termination（FPT）可以用在单端网络，利用二极管来去除信号过高或是过低的情形。信号会维持在二个有源稳压的电压信号中，会比标准的有源式端接效果要好

不同种类的信号端接

SCSI

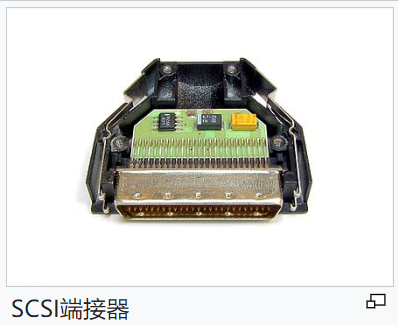

　　所有并行式的SCSI设备都会有端接器，SCSI主要用在存储及备份上。有源式端接（active terminator）是单端的SCSI端接器，其中有内置稳压器，补偿端接器电源的变化[来源请求]。

控制器局域网

　　控制器局域网（CAN）的端接器是120欧姆的电阻。

假负载

　　在HF或EHF频段的电路中，常会加入假负载。

同轴以太网的50欧姆端接电阻

　　同轴10BASE2网络一定需要50欧姆的BNC端接器。如果网络没有适当的端接电阻，反射的能量会太大，让网络上所有的电脑都无法访问网络。

天线网络的75欧姆端接电阻

　　电视同轴电缆的端接电阻多半是帽型的，有螺纹可以固定到F型连接头内。有时也会用天线线缆来进行互联网的连接，不过RG-6不能用来代替10BASE2（应该要用RG-58），因为两者阻抗不匹配，可能会让基带信号有位上的问题。

Unibus

　　迪吉多迷你电脑Unibus系统需使用端接卡，多点的位置及资料线需用178Ω的端接卡，单线的信号线则用383Ω的端接卡。

MIL-STD-1553

　　MIL-STD-1553网络会用78.7欧姆1%，二瓦的电阻作端接电阻。端接电阻会在网络的两端，串在正信号及负信号之间，可能是网络内部的端接电阻，也可能是外加的接头式端接电阻。

　　MIL-STD-1553B需在两端加端接电阻，让造成信号扭曲，中断通信的信号反射问题降到最低。

　　有时，在车辆应用中会选用高阻抗的端接电阻（1000至3000欧姆），模拟一个不明设备的负载。

　　接头式端接电阻有具有安全链的，也有不具有安全链的。
