电力UPS的主要组成

时间：2022-10-12 人气：来源：山东合运电气有限公司

电力UPS主要有以下几个系统组成，采用两级变换。第一级变换采用整流器（AC-DC），把经过输入隔离变压器后的交流电变成稳定的直流电。第二级变换（DC-AC）采用逆变电源，把整流后输出的直流电变换成正弦波交流电经过隔离输出给负载。隔离部分：输入隔离变将交流输入和直流隔离开，保护直流侧设备；输出隔离变将交、直流输入与交流输出隔离开，保护负载端设备。双隔离保证了直流输入、交流输入与交流输出三个端口的真正完全的电气隔离。整流部分：将输入的交流市电转变为稳定的直流，送入逆变设备。逆变部分：将外部直流或经过整流后的直流电源转变为稳定的正弦波交流电源。控制部分：控制逆变器电源跟随基准市电，并与其保持相同的相位和频率，自动调节，并使电源在规定的范围内，按照设定的保护定值运行或保护。显示部分：采用LCD及LED状态模拟盘，准确反映设备运行状态及故障信息。切换部分：采用继电器或静态电子开关，对旁路、市电和逆变器输出电源进行自动切换。

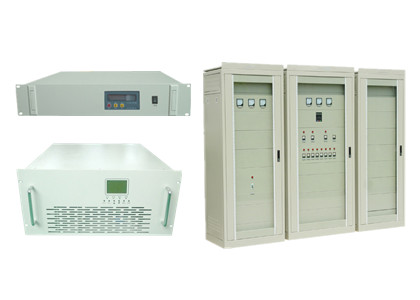

电力专用ups电源（三进三出）
一、产品概述：电力专用UPS是针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。主要用于电力运动、RTU、电力载波、电力监控等。市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器给负查看详细
电力专用UPS电源（三进单出）
一、产品概述：电力专用UPS是针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。主要用于电力运动、RTU、电力载波、电力监控等。市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器给负查看详细
电力专用UPS电源（单进单出）
一、产品概述：电力专用UPS是针对中国电力的发展需求，专为发电厂、变电站、配电所设计的电源产品，具有双变换在线式、零转换功能。主要用于电力运动、RTU、电力载波、电力监控等。市电正常时，单相220V（或三相380V）经过隔离、整流滤波后通过逆变器给负查看详细

关于电力UPS的主要组成，小编为大家就分享这些。更多欢迎联系我们合运电气有限公司。
