线性电源和开关电源的优缺点对比
时间：2022-09-02 人气： 来源：山东合运电气有限公司
直流稳压电源是电路规划中的重要部分，电源的安稳性在很大程度上决议了电路的安稳性。线性电源和开关电源是比较常见的两种电源，在原理上有很大的不同，也决议了两者使用上的不同。

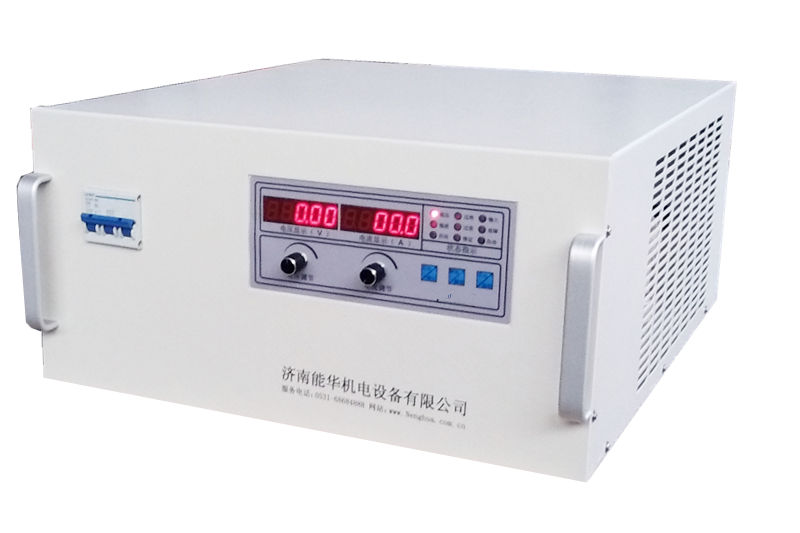

一、开关电源与线性电源原理上的差异 1、线性电源的基本原理：市电经过一个工频变压器降压成低压交流电之后，经过整流和滤波形成直流电，最终经过稳压电路输出安稳的低压直流电。电路中调整元件作业在线性情况。 2、开关电源的基本原理：输入端直接将交流电整流变成直流电，再在高频电路的作用下，用开关管操控电流的通断。在电感(高频变压器)的帮助下，输出安稳的低压直流电。 二、开关电源与线性电源的优缺陷 1、开关电源的优缺陷 优点：体积小、分量轻(体积和分量只需线性电源的20～30%)、功率高(一般为60～70%，而线性电源只需30～40%)、自身抗干扰性强。 缺陷：需求出色的屏蔽及接地功用。交流电经过整流，可以得到直流电。为了得到安稳的直流电压要选用安稳电路。 2、线性电源的优缺陷 优点： （1）线性电源的优点是结构相对简略、输出纹波小、高频干扰小。 （2）结构简略给我们带来的最大的优点就是修理便利，修理一台线性电源的难度往往远远低于开关电源。 （3）纹波是叠加在直流安稳量上的交流分量。输出纹波越小也就是说输出直流电纯净度越高，这也正是直流电源质量的重要标志。 （4）过高纹波的直流电将影响收发信机的正常作业。现在高级线性电源纹波可以到达0.5mV的水平，一般产品可以做到5mV水平。 （5）线性电源没有作业在高频情况下的器件，假如输入滤波做得好的话几乎没有高频干扰/高频噪声。 缺陷： （1）变压器庞大笨重，所以滤波电容的体积和分量也很大，而且电压反应电路是作业在线性情况，调整管上会发生电压降，在输出较大作业电流时，导致调整管功耗太大转化功率低，还要安装很大的散热片。 （2）这种电源不适合计算机等设备的需求，将逐渐被开关电源所代替。 三、开关电源与线性电源使用上的差异 1、线性电源功率器件作业在线性情况，也就是说他一用起来功率器件就是一直在作业，所以也就导致他的作业功率低，一般在50%~60%，而且体积大，功率低、发热量也大。 2、但线性电源有开关电源没有的优点：纹波小，调整率好。适合用与仿照电路，各类放大器等. 3、开关电源体积小、电流大、功率高，可是纹波大、干扰大。 4、随着电子技术的不断发展，开关电源的规划也越来越科学，开关电源的缺陷将渐渐被消除，所以开关电源将是今后使用的主流趋势，逐渐代替线性电源。
一、开关电源与线性电源原理上的差异 1、线性电源的基本原理：市电经过一个工频变压器降压成低压交流电之后，经过整流和滤波形成直流电，最终经过稳压电路输出安稳的低压直流电。电路中调整元件作业在线性情况。 2、开关电源的基本原理：输入端直接将交流电整流变成直流电，再在高频电路的作用下，用开关管操控电流的通断。在电感(高频变压器)的帮助下，输出安稳的低压直流电。 二、开关电源与线性电源的优缺陷 1、开关电源的优缺陷 优点：体积小、分量轻(体积和分量只需线性电源的20～30%)、功率高(一般为60～70%，而线性电源只需30～40%)、自身抗干扰性强。 缺陷：需求出色的屏蔽及接地功用。交流电经过整流，可以得到直流电。为了得到安稳的直流电压要选用安稳电路。 2、线性电源的优缺陷 优点： （1）线性电源的优点是结构相对简略、输出纹波小、高频干扰小。 （2）结构简略给我们带来的最大的优点就是修理便利，修理一台线性电源的难度往往远远低于开关电源。 （3）纹波是叠加在直流安稳量上的交流分量。输出纹波越小也就是说输出直流电纯净度越高，这也正是直流电源质量的重要标志。 （4）过高纹波的直流电将影响收发信机的正常作业。现在高级线性电源纹波可以到达0.5mV的水平，一般产品可以做到5mV水平。 （5）线性电源没有作业在高频情况下的器件，假如输入滤波做得好的话几乎没有高频干扰/高频噪声。 缺陷： （1）变压器庞大笨重，所以滤波电容的体积和分量也很大，而且电压反应电路是作业在线性情况，调整管上会发生电压降，在输出较大作业电流时，导致调整管功耗太大转化功率低，还要安装很大的散热片。 （2）这种电源不适合计算机等设备的需求，将逐渐被开关电源所代替。 三、开关电源与线性电源使用上的差异 1、线性电源功率器件作业在线性情况，也就是说他一用起来功率器件就是一直在作业，所以也就导致他的作业功率低，一般在50%~60%，而且体积大，功率低、发热量也大。 2、但线性电源有开关电源没有的优点：纹波小，调整率好。适合用与仿照电路，各类放大器等. 3、开关电源体积小、电流大、功率高，可是纹波大、干扰大。 4、随着电子技术的不断发展，开关电源的规划也越来越科学，开关电源的缺陷将渐渐被消除，所以开关电源将是今后使用的主流趋势，逐渐代替线性电源。 关于线性电源和开关电源的优缺点对比，小编为大家就分享这些。更多欢迎联系我们合运电气有限公司。
