晶体管－晶体管逻辑

　　晶体管－晶体管逻辑（英语：Transistor-Transistor Logic，缩写为TTL），是市面上较为常见且应用广泛的一种逻辑门数字集成电路，由电阻器和晶体管而组成。TTL最早是由德州仪器所开发出来的，现虽有多家厂商制作，但编号命名还是以德州仪器所公布的资料为主。其中最常见的为74系列。

　　与TTL分庭抗礼的是CMOS，旧时两者相比较TTL主要是速度快，CMOS则是速度慢，但省电、成本比TTL低。随着CMOS技术的进步，其反应速度已经超越TTL。而且CMOS内部不具有制作麻烦的电阻，所以TTL可说几乎没有发展。目前TTL主要应用于教育或是较简单的数字电路。

内部主要构成器件

　　TTL最主要是由N组电阻、晶体管、二极管构成的偏置电路所组合出来，在线性放大器的角度来看就是数个CE（共发射极）电路或是CC（共集电极）电路所组成。当然这只是比喻并非实际，毕竟在数字逻辑的世界就是只有0跟1，也就是关或开。

74系列与54系列

　　主条目：7400系列

　　74系列为民用品，可工作于商用温度范围（0至70℃），是一般TTL逻辑电路中最常见的系列，在数字逻辑或是微处理机的相关课程更是少不了它们的存在。

　　54系列为军用品，可工作于军用温度范围（-55至125℃），用于具有特殊工作需求的地方。

　　74系列TTL IC的分类如下：

以内部结构区分

　　标准型

　　结构跟构成的材料最简单，相对的特性也是不理想，所以此类型已经被淘汰多时。无英文简写，范例：7400。

　　早期的低功率型与高速型

　　低功率型，（英文Low Power简写“L”），耗电低，但速度慢。范例：74L00。

　　高速型，（英文High Speed简写“H”），速度较快，输出较强，但耗电高。范例：74H00。

　　由于S型耗电与H型相近，但速度极快。LS型的耗电与L型相近，但速度却快很多，甚至比H型还快。因此L型与H型很快就退出市场。

　　肖特基（Schottky）

　　除了电阻器一样是做控流跟偏置用途，肖特基型最主要是采用肖特基二极管跟肖特基晶体管，改善切换速度。在市面上跟教育单位非常普及，特性也很不错，常常被用来搭配Intel 8051使用。LS型逐渐成为TTL中的主流。

　　肖特基型（英文Schottky Logic，简写“S”），范例：74S00。

　　高级肖特基型（英文Advanced Schottky Logic，简写“AS”），范例：74AS00。

　　低功率肖特基型（英文Low Power Schottky Logic，简写“LS”），范例：74LS00。

　　高级低功率肖特基型（英文Advanced Low Power Schottky Logic，简写“ALS”），范例：74ALS00。

　　快速（英文Fast，简写“F”）

　　快速型是有别于肖特基型所另外发展的高速TTL，范例：74F00。

　　CMOS（英语：Complementary Metal Oxide Semiconductor）

　　虽然此类型的编号与接脚规格跟TTL一样，但内部的实际结构是CMOS，而不是TTL所使用的接面晶体管。此系列具有CMOS的高输入阻抗特性与低耗电，但工作电压范围有别于先前RCA所发展的40跟45系列的CMOS逻辑IC。除早期的C系列外，此类CMOS的运作速度非常快。

　　CMOS，英文简写“C”，范例：74C00。

　　高级CMOS（英文Advanced CMOS Logic，简写“AC”），范例：74AC00。

　　高速CMOS（英文High Speed CMOS Logic，简写“HC”），范例：74HC00。

　　高级高速CMOS（英文Advanced High Speed CMOS Logic，简写“AHC”），范例：74AHC00。

TTL各系列典型消耗功率与传输延迟的比较

以输出型态分类

　　图腾式输出（Totem-pole Output）

　　大部分74系列的组合逻辑IC，都是采用图腾式输出。此种输出可以输出高电位与低电位。被称为图腾式则是因为电路形式像图腾一样配置。

　　开集电极式输出（Open Collector，简称O.C.）

　　此种输出不能输出高电位，输出只有开路与低电位两种状态。

　　可以承受较高的电压或与不同工作电压的电路连接。有时开集电极式输出可用来应付比较重的负载（例继电器）。

　　可以允许多个开集电极式逻辑输出进行并联，作为Wired-AND使用。图腾式的逻辑门输出不能并联连接。

　　三态式输出（Tri-state或3-state）

　　在数字电路除了0跟1以外，另一种状态则是高阻抗，高阻抗对电路来说即是断路。主要是用于总线(bus)等。

　　史密特触发型输入（Schmitt Trigger）

　　此类型逻辑门具有所谓的迟滞电压，不易因为输入在0/1交界电压附近的小幅变化而产生输出跳动，主要用途是抗噪声、消除机械式接点的弹跳（暂态）现象，也可用来做RC振荡器等。

代表性IC

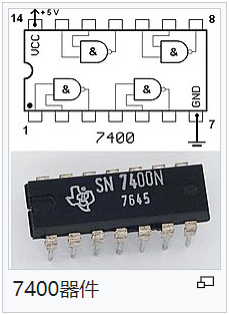

　　与非门（NAND）：7400、7410、7412、7420、7430

　　或非门（NOR）：7402、7427

　　非门（NOT）：7404、7414

　　与门（AND）：7408、7411、7421

　　或门（OR）：7432

　　异或门（XOR）：7486

　　同或门（XNOR）：74266

　　缓冲闸（Buffer）：7407、74244

　　BCD码（十进制）转七段数码管解码器：7447、7448

　　全加器（Full Adders）：7483、74283

　　D型栓锁器（D-type Latches）：74373

　　异步计数器（Asynchronous Counter）：7490（十进制，Decade）、7492、7493（十六进制）、74190（可预设十进制）

TTL电压准位

使用标准供电电压5V的TTL电压准位规范

　　输入电压准位

　　Hi输入电压：2.0V以上

　　Low输入电压：0.8V以下

　　输出电压准位

　　Hi输出电压：2.4V以上

　　Low输出电压：0.4V以下

　　由以上规范可以算出：前一级输出至次一级输入电压准位间，可以容忍的噪声边际电压是0.4V。

使用注意事项

1. 　　避免在带有静电的情况下接触IC

2. 　　TTL的电源电压要5V，建议最低不低于4.75V，最高不高于5.25V

3. 　　若输入端空接，逻辑门会把输入端视为HI（逻辑1）的状态

4. 　　注意第一只脚的位置，以免错接

5. 　　若某一逻辑门的输出要并接许多负载或是逻辑门，最好先装缓冲器或是提升电阻，以免发生负载效应
